Thông số của MG loại 32t đôi dầm móc giàn cần cẩu
MG đôi dầm móc giàn cần cẩu là một đôi dầm phổ giàn cần cẩu, còn được gọi là 32 tấn dầm đôi giàn cần cẩu. Nó bao gồm khay, cơ chế vận hành xe đẩy, xe đẩy và thiết bị điện. Cổng trục 32t này được thiết kế và sản xuất theo GB/T14406-1993 “Cổng trục chung”. Công suất nâng là 50t, môi trường làm việc là -20~+40 ℃, có hai cấp độ làm việc A5 và A6.
Thông số kỹ thuật của cần cẩu giàn đa năng 32 tấn
- MG đôi dầm móc giàn cần cẩu thông số kỹ thuật: 32T/5T vv;
- Khoảng cách: 13M, 15M, 17M, 18M, 19M, 20M, 22M, 23M, 30M, v.v.;
- Chiều cao nâng: 6M, 9M, 12M, 16M, 24M, 30M, v.v.;
- Chúng tôi cũng có thể tùy chỉnh cần cẩu thiết kế phi tiêu chuẩn theo nhu cầu của người dùng.

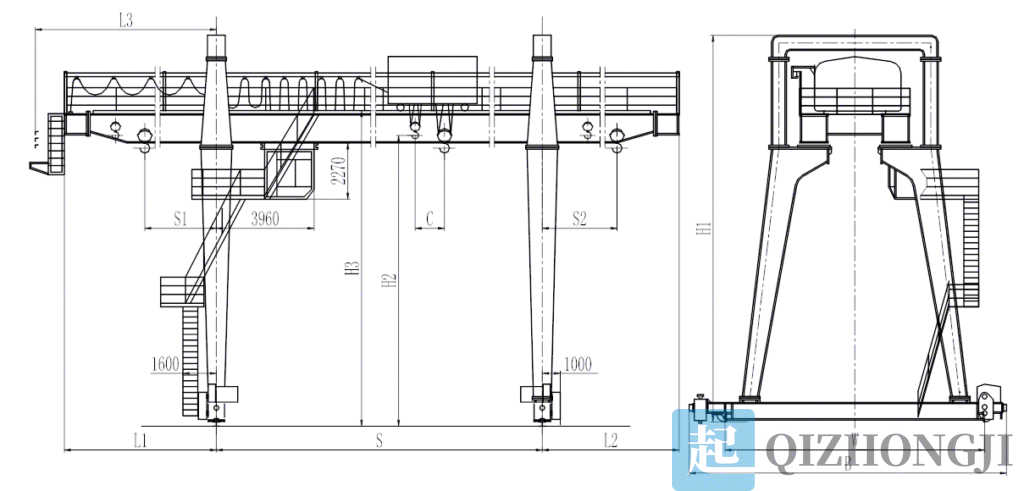

Sơ đồ cấu trúc của cần cẩu giàn đa năng 32 tấn
Bảng kích thước của cần cẩu giàn đa năng 32 tấn
| Cap (t) | 32/5 | |||||
| Duty | A5 | |||||
| Span (m ) | 18 | 22 | 26 | 30 | ||
| Maximum lifting height (m) | Main hook | 10 | ||||
| Vice hook | 11 | |||||
| Speed(m/min) | Hoisting | main hook | 7.49 | |||
| Vice hook | 15.4 | |||||
| Trolley running | 38.15 | |||||
| Cart running | 32.3 | |||||
| Motor model | Hoisting | main hook | YZR280S-8/45 | |||
| Vice hook | YZR180L-6/15 | |||||
| Trolley running | YZR160M1-6/5.5 | |||||
| Cart running | YZR160L-8/4X7.5 | YZR180L-8/4X11 | ||||
| Main Dimension(mm) | S1 | 4600 | 5600 | 6600 | 7600 | |
| S2 | 4900 | 5900 | 6900 | 7900 | ||
| C | 988 | |||||
| L | 32000 | 38000 | 45000 | 51000 | ||
| L1 | 7000 | 8000 | 9000 | 10000 | ||
| L2 | 7000 | 8000 | 9000 | 10000 | ||
| L3 | 6403 | 7403 | 8403 | 9403 | ||
| H1 | 14542 | 14592 | 14646 | 14648 | ||
| H2 | 10348 | 10398 | 10452 | 10454 | ||
| H3 | 11842 | 11892 | 11946 | 11948 | ||
| IN | 8000 | |||||
| B | 10658 | |||||
| weight(t) | Trolley weight | 11 | ||||
Total weight | 92.2 | 99.9 | 110 | 118 | ||
| Maximum wheel pressure (KN) | 286 | 305 | 322 | 340 | ||
| Recommended rail (Kg/m) | 43,50,QU80 | |||||
| Power Supply | 3AC 380V 50HZ | |||||
