Cầu trục dầm điện 10 tấn loại LD (sau đây gọi tắt là cầu trục dầm đơn 10 tấn) được thiết kế và chế tạo theo tiêu chuẩn JB/T1306-94. Cầu trục dầm điện 10 tấn được sử dụng kết hợp với CDI, MDI và các dạng tời điện khác để trở thành cầu trục nhẹ và nhỏ chạy trên đường ray, có sức nâng 10 tấn và khẩu độ áp dụng 7,5-22,5 mét. Nhiệt độ môi trường làm việc nằm trong khoảng -25- + 40℃.

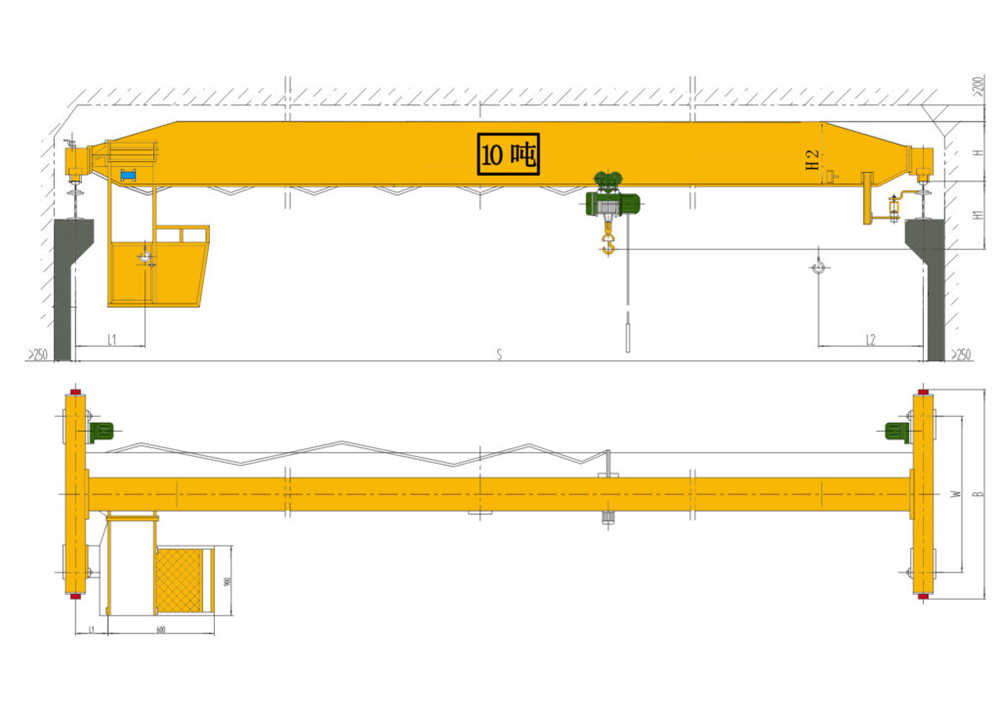

Sơ đồ kết cấu cầu trục dầm đơn 10 tấn

Thông số kỹ thuật của cầu trục dầm đơn 10 tấn

crane travelling mechanism	Working speed (m/min)		(ground)20	(ground) 30		(room)
	speed ratio		58.78	39.38		26.36
	motor	type	YSE80₂-4	YSE90L-4		ZDR100-4
		Power(Kw)	2×0.8	2×1.5		2×1.5
		Rotational speed (r/min)	1380
Lifting mechanism (electric hoist) and electric hoist operating mechanism	Model of electric hoist		MD, model		CD, model
	Lifting speed (m/min)		8/0.8(7/0.7)		8(7)
	Lifting height H(m)		6、9、12、18、24、30
	Traveling speed (m/min)		20
	electric motor		Cone squirrel-cage mode
Working class			A3
power supply			380V 50Hz three-phase
width of trai			37~70mm

Lifting weight(t)	Span(m)	Crane total weight (t)	Maximum wheel pressure (KN)	Minimum wheel pressure (KN)	Basic Dimensions (mm)
					H₁	H₂	H₃	B₀	C₁	C₂	B

10 tons	7.5	3.39	50.98	6.49	745	1470	910	2500	1230	1830	2000
	8	3.48	51.78	6.66
	8.5	3.57	52.52	6.83
	9	3.69	53.23	7.03
	9.5	3.77	53.85	7.23
	10	3.87	54.14	7.37
	10.5	3.99	54.99	7.54
	11	4.07	55.93	8.04
	11.5	4.37	56.43	8.222	820	1495	1010	2500			2000
	12	4.46	56.92	8.4
	12.5	4.61	57.38	8.58
	13	4.71	57.87	8.8
	13.5	4.84	58.30	8.99
	14	4.93	58.72	9.17
	14.5	5.10	64.22	9.5	855	1540	1110	3000			2500
	15	5.20	64.48	9.6
	15.5	5.34	65.04	9.7
	16	5.43	65.68	10.184
	16.5	5.53	65.94	10.39
	17	5.63	66.49	10.6
	17.5	5.90	67.36	10.8	865	1600	1160	3000			2500
	18	6.03	67.74	11.01
	18.5	6.13	68.13	11.22
	19	6.24	68.48	12.57
	19.5	6.69	68.91	12.8
	22.5	7.76	71.5	18.4	875	1640	1210	3500	1293	1893	3000
